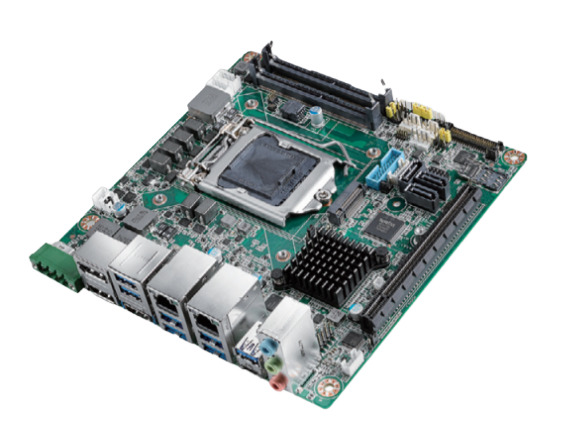

Промышленная процессорная плата Advantech AIMB-276G2-00A1E формата Mini-ITX предназначена для построения надежных и высокопроизводительных встраиваемых систем. Она поддерживает процессоры Intel Core i3, i5, i7, а также Pentium восьмого поколения с разъемом LGA 1151 и чипсетом Intel Q370, обеспечивая гибкость в выборе вычислительных мощностей в зависимости от специфики задач.
Плата оснащена двумя слотами для модулей оперативной памяти DDR4 SO-DIMM, поддерживающими общий объем до 64 ГБ при частоте 2666 МГц. Это позволяет эффективно работать с ресурсоемкими приложениями и многозадачностью.
Для расширения функциональности предусмотрены следующие слоты:
- PCI Express x16 — для установки графических карт или других расширительных плат.
- 2 x M.2 — для подключения SSD-накопителей или модулей беспроводной связи.
- 2 x M.2 Key B — для установки SSD-накопителей или модулей 3G/4G.
- 1 x M.2 Key E — для подключения модулей Wi-Fi или Bluetooth.
Сетевые возможности обеспечиваются двумя гигабитными Ethernet-портами (RJ-45), что гарантирует высокоскоростное подключение и надежную передачу данных. Для подключения периферийных устройств предусмотрены 10 портов USB, включая 4 порта USB 3.0 и 6 портов USB 3.1, обеспечивая быструю передачу данных и совместимость с широким спектром устройств.
Видеовыходы представлены двумя портами DisplayPort, HDMI и LVDS, что позволяет подключать различные типы дисплеев и мониторов. Аудиоинтерфейсы включают линейный вход и выход, а также микрофонный вход, обеспечивая качественное аудиовоспроизведение и запись.
Плата поддерживает широкий диапазон входного напряжения питания от 12 до 24 В DC, что делает ее универсальной для различных промышленных приложений. Рабочая температура составляет от -20 до +60°C, а температура хранения — от -40 до +85°C, что обеспечивает стабильную работу в условиях повышенных температур.
Сертификации FCC Class B и CE подтверждают соответствие платы международным стандартам безопасности и электромагнитной совместимости. Дополнительные функции, такие как сторожевой таймер, обеспечивают надежность и бесперебойную работу системы.
Промышленная процессорная плата Advantech AIMB-276G2-00A1E является оптимальным решением для создания встраиваемых систем, требующих высокой производительности, надежности и гибкости в расширении функциональности.
Основные характеристики:
Характеристика | Значение |
---|---|
Габаритные размеры, мм | 170 х 170 |
Вес нетто, кг | 1.04 |
RS-232 | 1 |
Разъем процессора | LGA 1151 |
Максимальный объем оперативной памяти | до 64 Гб |
Установлен процессор | Нет |
RS-232/422/485 | 1 |
Объем установленной оперативной памяти | Не установлена |
Разъём оперативной памяти | SO-DIMM |
Общее количество слотов расширения | 3 |
USB 3.x | 10 |
Поддерживаемые операционные системы | Linux Windows 10 |
Слоты расширения | 2 x M.2 В key M.2 Key E PCIe x16 |
Видеоинтерфейсы | DisplayPort x 2 HDMI LVDS |
Форм-фактор платы | Mini-ITX |
Дополнительные функции | Сторожевой таймер |
Поддерживаемые карты памяти | Del |
Тип процессора | Intel Core i3 Intel Core i5 Intel Core i7 |
Порты и интерфейсы | Digital I/O (GPIO) |
Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
Сертификаты | FCC Class В CE |
Тип устройства | Процессорная плата |
Тип оперативной памяти | DDR4 |
SATA | 3 x SATA III (6 Гб/с) |
Количество и тип разъёмов входного питания | 1 x 4 pin |
Диапазон входного напряжения питания | 12 ~ 24 В, DC |
RoHS | Да |
Температура хранения, °C | -40 ~ +85 |
Температура эксплуатации, °C | -20 ~ +60 |
Форм-фактор процессорной платы | Mini-ITX |
Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
Linux | Да |
Microsoft Windows | Windows 10 |
Цифровые (GPIO) | 8 бит |
PCIe x16 | 1 |
M.2 | 1 х M.2 Key E (Wi-Fi) 1 х M.2 Key B (SSD/3G/4G) |
Объём установленной памяти | Не установлена |
Тип памяти | DDR4 |
Количество и тип разъемов памяти | 2 x SO-DIMM |
Максимальный объем памяти | до 64 Гб |
Частота памяти | 2666 МГц |
Установленный процессор | Не установлен |
Тип поддерживаемых процессоров | Intel Core i7 Intel Core i5 Intel Core i3 |
Контроллер Ethernet | Intel I211AT Intel I219LM |
Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
BIOS | AMI EFI 256 Mbit SPI |
Южный мост (Southbridge) | Intel QM370 |
Тип и разъём LVDS | 24-битный LVDS |
Видеоконтроллер | Intel HD Graphics 630 |
Максимальное разрешение | 4096 x 2304 |
Дополнительные возможности | Поддержка трех мониторов |
Интерфейсы | DisplayPort x 2 HDMI VGA eDP (опция) |
Контроллер | Realtek ALC888S |
Разъёмы | Line In Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) |
Рекомендуем уточнить точные характеристики перед покупкой.
