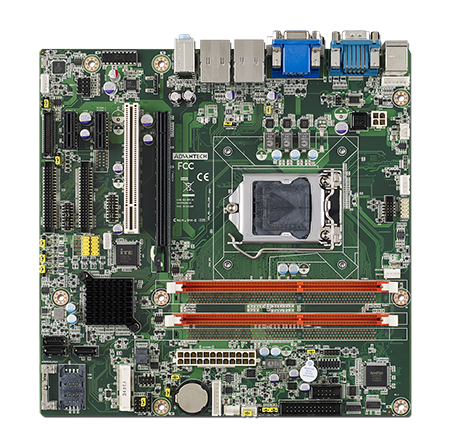

Промышленная материнская плата Advantech AIMB-503G2-00A1E формата MicroATX предназначена для создания надежных и высокопроизводительных встраиваемых систем. Она оснащена разъемом LGA 1150, поддерживающим процессоры Intel Core i7/i5/i3 и Pentium 4-го поколения, что обеспечивает высокую вычислительную мощность для различных промышленных приложений.
Плата оснащена двумя слотами DIMM для установки оперативной памяти DDR3 или DDR3L с максимальным объемом до 16 ГБ, что позволяет эффективно работать с ресурсоемкими задачами. Видеоконтроллер Intel HD Graphics поддерживает вывод изображения через интерфейсы DVI, DisplayPort и VGA, обеспечивая гибкость при подключении различных дисплеев. Дополнительная поддержка двух мониторов расширяет возможности визуализации данных.
Для подключения периферийных устройств предусмотрены многочисленные порты: 7 USB 2.0, 2 USB 3.x, 8 COM-портов RS-232 и 2 COM-порта RS-232/422/485, что делает плату идеальной для систем, требующих обширных интерфейсов ввода-вывода. Два порта Gigabit Ethernet (RJ-45) обеспечивают высокоскоростное сетевое соединение, необходимое для современных промышленных приложений.
Плата поддерживает различные слоты расширения, включая PCI, PCIe x1, PCIe x16 и Mini PCI-e, что позволяет интегрировать дополнительные модули и адаптеры для расширения функциональности системы. Встроенный сторожевой таймер (WDT) с программируемым временем срабатывания от 1 до 255 секунд повышает надежность системы, автоматически перезагружая ее в случае сбоев.
Слоты расширения включают:
- 1 x PCIe x16
- 2 x PCIe x1
- 1 x PCI
- 1 x Mini PCI-e (Full-Size с поддержкой SIM-карты)
Плата поддерживает операционные системы Linux и Windows Embedded Standard (WES), обеспечивая гибкость в выборе программного обеспечения для различных промышленных приложений. Сертификаты CE и FCC подтверждают соответствие платы международным стандартам качества и безопасности.
С габаритами 244 x 244 мм и весом 1,2 кг, плата легко интегрируется в стандартные корпуса формата MicroATX, обеспечивая компактность и удобство монтажа. Эти характеристики делают Advantech AIMB-503G2-00A1E оптимальным выбором для создания надежных и высокопроизводительных промышленных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление -12 B | 0.13 А |
| Потребление 3.3 В | 1.14 А |
| Потребление 5 В | 1.41 А |
| Потребление 12 В | 4.8 А |
| Потребление 5 В SB | 0.42 А |
| Габаритные размеры, мм | 244 x 244 |
| Вес нетто, кг | 1.2 |
| RS-232 | 8 |
| Разъем процессора | LGA 1150 |
| Максимальный объем оперативной памяти | до 16 Гб |
| Установлен процессор | Нет |
| RS-232/422/485 | 2 |
| USB 2.0 | 7 |
| Разъём оперативной памяти | DIMM |
| Общее количество слотов расширения | 5 |
| USB 3.x | 2 |
| Поддерживаемые операционные системы | Linux WES |
| Слоты расширения | PCI PCIe x1 PCIe x16 Mini PCI-e |
| Видеоинтерфейсы | DVI DisplayPort VGA CRT |
| Форм-фактор платы | MicroATX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium |
| Порты и интерфейсы | Digital I/O (GPIO) PS/2 LPT |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Сертификаты | CE FCC |
| Тип устройства | Промышленная плата |
| Тип оперативной памяти | DDR3 / DDR3L |
| SATA | 1 x SATA II (3 Гб/с) 2 х SATA III (6 Гб/с) |
| Количество и тип разъёмов входного питания | ATX |
| Температура хранения, °C | -40 ~ +85 |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | MicroATX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Linux | Да |
| Microsoft Windows | Да |
| Цифровые (GPIO) | 8 бит |
| LPT | 1 |
| Клавиатура / Мышь (PS/2) | 2 х PS2 KB/MS |
| PCIe x16 | 1 |
| PCIe x1 | 2 |
| PCI | 1 |
| Mini PCIe | 1 (Full-Size с поддержкой SIM карты) |
| Тип памяти | DDR3 / DDR3L |
| Количество и тип разъемов памяти | 2 x DIMM |
| Максимальный объем памяти | до 16 Гб |
| Частота памяти | 1333 МГц 1600 МГц |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium |
| Контроллер Ethernet | 2 x Realtek RTL8111E |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | AMI EFI 64 Mbit SPI |
| Южный мост (Southbridge) | Intel H81 |
| Видеоконтроллер | Intel HD Graphics |
| Дополнительные возможности | Поддержка двух мониторов |
| Интерфейсы | DVI DisplayPort VGA LVDS (опция) |
| Контроллер | Realtek ALC892 |
| Разъёмы | Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) |
Рекомендуем уточнить точные характеристики перед покупкой.
