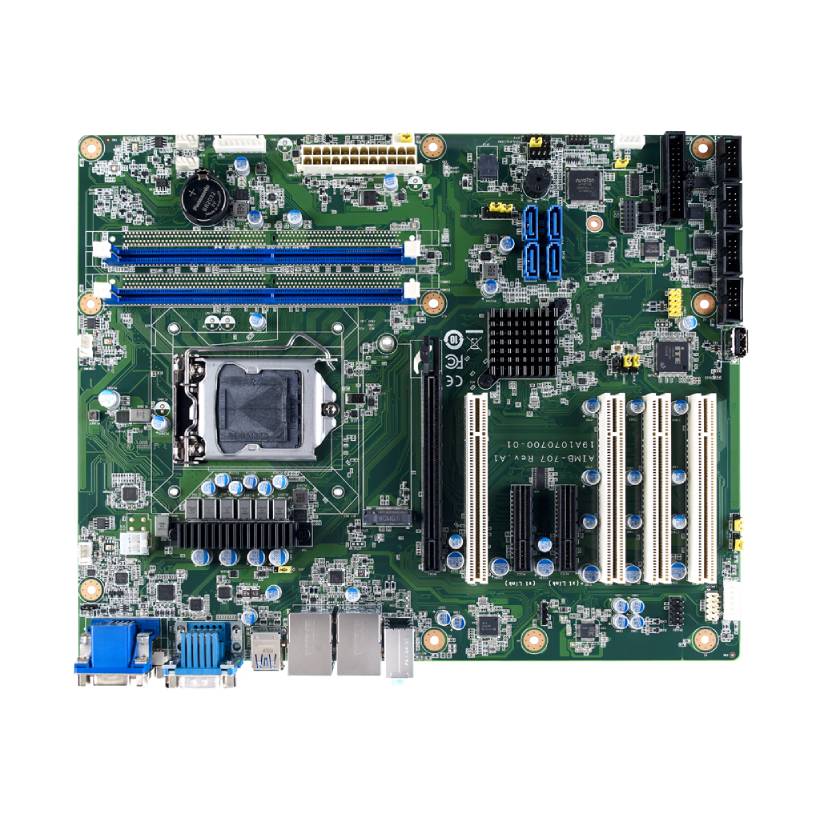

Промышленная материнская плата Advantech AIMB-707G2-01A1 (артикул AIMB-707G2-01A1) предназначена для интеграции в высокопроизводительные системы, требующие надежности и расширенной функциональности. Эта плата формата ATX оснащена разъемом LGA 1200, поддерживающим процессоры Intel 10-го поколения, включая серии Core i9, i7, i5, i3, Pentium и Celeron, что обеспечивает гибкость в выборе вычислительных мощностей в зависимости от специфики задачи.
Плата оснащена двумя слотами для модулей оперативной памяти DDR4 DIMM, поддерживающими двухканальный режим работы с максимальной частотой до 2933 МГц и общим объемом до 64 ГБ. Это позволяет эффективно обрабатывать ресурсоемкие приложения и многозадачность, обеспечивая высокую производительность системы.
Для расширения функциональности предусмотрены следующие слоты:
- 1 x PCIe x16 (Gen 3)
- 2 x PCIe x4 (Gen 3, каждый с линком x1)
- 4 x PCI (32-bit/33 MHz)
- 1 x M.2 (PCIe x2 M-key 2280)
Эти слоты обеспечивают гибкость при добавлении дополнительных карт расширения, таких как графические адаптеры, сетевые интерфейсы или устройства хранения данных, соответствующие требованиям конкретного приложения.
Для подключения периферийных устройств плата предлагает разнообразные интерфейсы:
- 6 x USB 3.2 Gen 1
- 4 x USB 2.0
- 2 x COM-порта RS-232
- 1 x COM-порт RS-232/422/485 с автоуправлением потоком
- 2 x порта Ethernet 10/100/1000 Mbps (RJ-45)
- 1 x M.2 Key M
- 4 x порта SATA 3.0
Видеовыходы представлены разъемами DVI-D и VGA, поддерживающими разрешение до 1920 x 1200 пикселей при 60 Гц, что обеспечивает качественное отображение графики на подключенных мониторах.
Для повышения надежности системы предусмотрен программируемый сторожевой таймер (Watchdog Timer), который может быть настроен на интервалы от 1 до 255 секунд. В случае сбоя системы таймер инициирует ее перезагрузку, минимизируя время простоя и повышая общую устойчивость системы.
Плата поддерживает различные типы процессоров, включая Intel Celeron, Core i3, Core i5, Core i7, Core i9 и Pentium, что позволяет подобрать оптимальный вариант в зависимости от требований к вычислительной мощности и бюджету проекта.
Сетевые возможности обеспечиваются двумя портами Ethernet 10/100/1000 Mbps, что гарантирует высокоскоростное и надежное подключение к сети для передачи данных. Дополнительные порты и интерфейсы, такие как GPIO и SMBus, расширяют возможности интеграции с различными промышленными устройствами и системами.
Плата сертифицирована по стандартам CE и FCC, что подтверждает ее соответствие международным требованиям безопасности и электромагнитной совместимости. Это делает ее подходящей для использования в различных промышленных и коммерческих приложениях, где необходима высокая надежность и соответствие строгим стандартам.
С габаритами 304.8 x 244 мм и форм-фактором ATX, плата легко интегрируется в стандартные корпуса, обеспечивая удобство монтажа и оптимальное использование пространства внутри системного блока.
В заключение, Advantech AIMB-707G2-01A1 представляет собой высокопроизводительную и надежную промышленную материнскую плату, оснащенную широким спектром интерфейсов и слотов расширения, что делает ее идеальным выбором для создания мощных и гибких вычислительных систем в различных отраслях промышленности.
Основные характеристики:
Характеристика | Значение |
---|---|
Потребление -12 B | 0.04 А |
Потребление 3.3 В | 0.72 А |
Потребление 5 В | 1.29 А |
Тестовая конфигурация | Intel Core i9-10900E; DDR4 32 GB x 2 |
Потребление 12 В | 6.5 А |
Потребление 5 В SB | 0.11 А |
Габаритные размеры, мм | 304.8 x 244 |
RS-232 | 5 |
Разъем процессора | LGA 1200 |
Максимальный объем оперативной памяти | до 64 Гб |
Установлен процессор | Нет |
RS-232/422/485 | 1 |
USB 2.0 | 4 |
Объем установленной оперативной памяти | Не установлена |
Разъём оперативной памяти | DIMM |
Общее количество слотов расширения | 7 |
USB 3.x | 6 |
Слоты расширения | PCI PCIe x4 PCIe x16 |
Видеоинтерфейсы | DVI VGA |
Форм-фактор платы | ATX |
Дополнительные функции | Сторожевой таймер |
Поддерживаемые карты памяти | SATA DOM M.2 |
Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium Intel Core i9 |
Порты и интерфейсы | Digital I/O (GPIO) SMBus |
Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
Сертификаты | CE FCC |
Тип устройства | Промышленная плата |
Тип оперативной памяти | DDR4 |
M.2 | 1 x М.2 Key M |
SATA | 4 x SATA-600 |
Температура хранения, °C | -40 ~ +85 |
Влажность | до 95% при 40° C ( без конденсата ) |
Температура эксплуатации, °C | -20 ~ +60 |
Форм-фактор процессорной платы | ATX |
Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
Цифровые (GPIO) | 8 бит |
SMBus | 1 |
PCIe x16 | 1 |
PCIe x4 | 2 |
PCI | 4 |
Объём установленной памяти | Не установлена |
Тип памяти | DDR4 |
Количество и тип разъемов памяти | 2 x DIMM |
Максимальный объем памяти | до 64 Гб |
Частота памяти | 2666 МГц 2400 МГц 2933 МГц |
Установленный процессор | Не установлен |
Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium Intel Core i9 |
Контроллер Ethernet | Intel I211AT Intel i219V |
Количество и тип портов | 2 x 10/100/1000 (RJ-45) |
BIOS | AMI 128 Mbit SPI Flash |
Южный мост (Southbridge) | Intel H420E |
Видеоконтроллер | Intel HD Graphics |
Максимальное разрешение | 1920 x 1200 |
Интерфейсы | DVI VGA |
Контроллер | Realtek ALC892 |
Разъёмы | Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) |
Рекомендуем уточнить точные характеристики перед покупкой.
